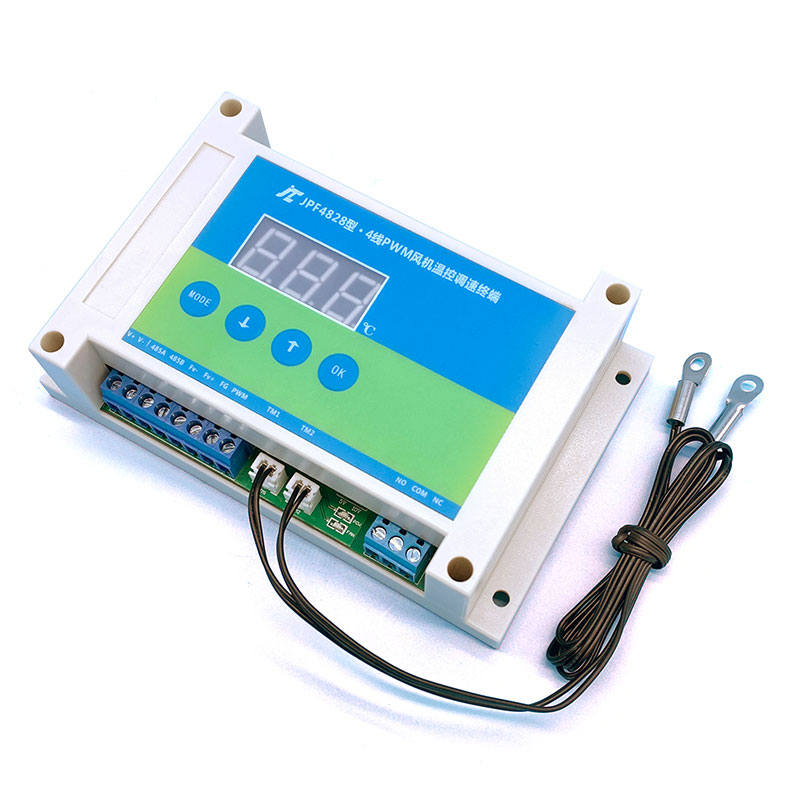

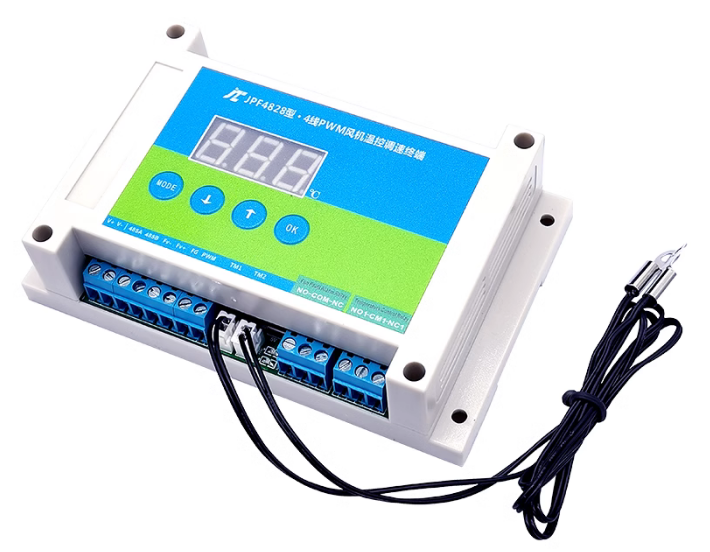

JPF4828 型 4 线 PWM 直流风机温控调速终端
1. 功能概述:
工业级品质,双温度探头实时测温,调速器通过检测到的温度控制风机转速(风量);风机
转速和温度成正比:温度越高风机转速越快,温度越低风机转速越慢,自动平衡温度和风机
转速,真正达到按需散热、节能降噪、延长风机寿命的效果,
另集成一路独立于风机控制的温控开关(继电器),温控参数可以自由设置,此功能可应用
于高低温报警、加热/制冷控制。
调速器支持风机转速检测、故障报警、RS485 通信等功能,RS485 遵循 modbus-rtu 协议。
2. 产品性能/技术参数:
1.工业级方案,宽电压设计,支持直流 9~60V 供电,最大驱动电流 12A,
2.带数码管显示窗及按键,可方便快捷的设置/查看各项参数,
3.电源防反接保护设计,通信接口防浪涌设计,
4.风机启动、全速温度可自由设置,支持最小转速和关停风机两种工作模式,
5.支持风机转速检测、风机故障检测及干接点报警输出(继电器,最大负载电流 10A),
6.支持 RS485 串口通信,标准 modbus-Rtu 协议,
7.支持 8 个 4 线 PWM 风机接入,
8.PWM 输出频率可配置,输出幅度 5V/10V,
9.双传感器测温,测温范围:-20~120℃,测温精度:±1℃,
10.集成一路独立的温控开关(继电器,最大负载电流 10A),
11.支持导轨及螺钉固定两种安装方式,
12.工作温度:-30~80℃。
3.产品尺寸:

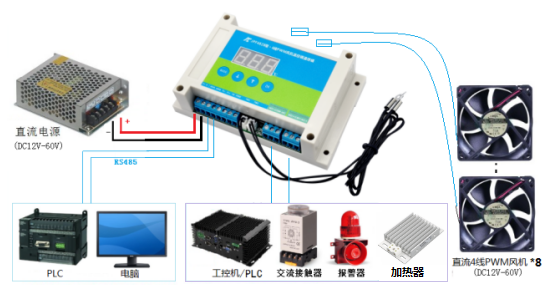

4.全功能接线示意图:
